ST-FF18CEL12-10M - Steekkoppeling serie ST-FF, mof

Productinformatie

BG:	2
DN:	10
Size:	6
Inch:	3/8
Bedrijfsdruk [bar]:	350
Schroefdraad + norm:	CE-buitenschroefdraad, lichte uitvoering, DIN 3861
Aansluitschroefdraad [GA]:	M18x1,5
Leidingdiam. R [mm]:	12L

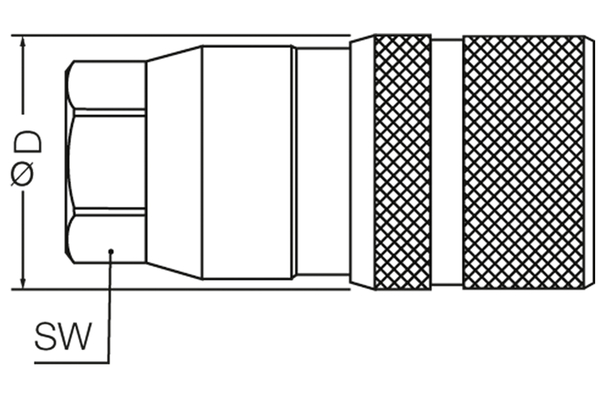

Uitw. diam. mof [mm]:	30,0
Lengte mof [mm]:	80,9
SW [mm]:	27
SW1 [mm]:	27
l/min bij Δp = 2 bar:	50
Bestendigheid tegen roodroest [h]:	1000
Bestendigheid tegen witroest [h]:	500
Materiaal afdichting:	NBR & PUR
Materiaal behuizing:	Staal
Mof of stekker:	Mof
Norm:	ISO 16028
Oppervlak:	MATE 1000 (zink-nikkel)
Temperatuurbereik [°C]:	-25 tot +100 °C
Toepassingsgebied:	Landbouw, bouwnijverheid, industrie, offshore-toepassingen (olie & gas), voertuig- en wegenbouw

Voordelen

Deze serie is geschikt voor hogere werkdrukken dan conventionele series conform ISO 16028. Impulsbestendigheid tot 1 miljoen cycli in gekoppelde toestand. De veiligheidssluiting garandeert optimale bescherming tegen onbedoeld ontkoppelen. Het speciaal ontwikkelde vlakke ventiel voorkomt olieverlies en luchtinsluiting bij het koppelen. De zink-nikkel-coating garandeert optimale bescherming tegen corrosie.

Praktijktip

Bij het bepalen van de werkdruk moet rekening worden gehouden met de toegestane maximum werkdruk van de aansluiting. Gebruik voor koppelen onder een druk van > 7 bar a.u.b. de 3FF serie. Als alternatief kan ook een combinatie van ST-FF of VC-FF serie met een voorgeschakelde VDM-klep worden gebruikt.

Technische wijzigingen voorbehouden.
