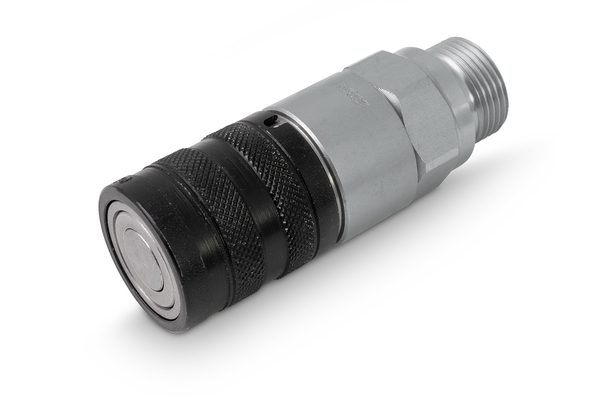

Flat-Face ST-3FF, mof (ISO 16028)

Naar accessoires

Gegevens

Artikelnummer

ST-3FF06BSP10M

ST-3FF08NMF12M

ST-3FF08BSP12M

ST-3FF12BSP20M

ST-3FF22CEL15-10M

ST-3FF17UNF12M

ST-3FF17JM90-12M

ST-3FF09JM90-12M

Size

Inch

3/8

1/2

3/4

3/8

1/2

Bedrijfsdruk [bar]

350

Schroefdraad + norm

BSP-binnenschroefdraad DIN 3852

NPT binnendraad, ANSI B1.20.3

BSP-binnenschroefdraad DIN 3852

Metrische buitendraad ISO 8434-1

SAE (UNF) binnendraad met O-ring Port ISO 11926-1

JIC (UN) buitendraad 90° ISO 8434-2

Aansluitschroefdraad [GA]

3/8

1/2

3/4

M22x1,5

1.1/16

9/16

Leidingdiam. R [mm]

15L

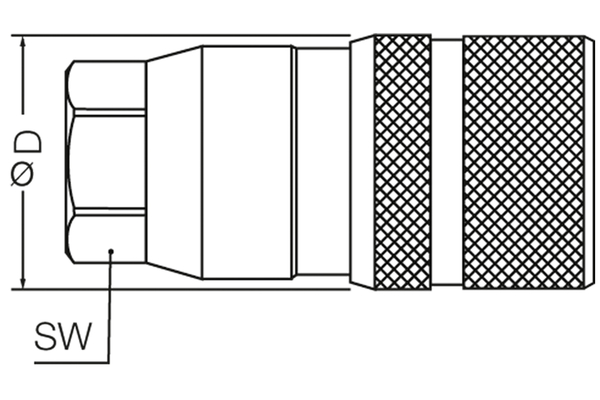

Uitw. diam. mof [mm]

30,0

38,0

48,0

30,0

Lengte mof [mm]

75,0

81,3

81,9

86,8

100,8

SW [mm]

SW aansluitzijde mof

SW1 [mm]

l/min bij Δp = 2 bar

Aantal

Productinformatie

Voordelen

Deze serie is geschikt voor hogere werkdrukken dan conventionele series conform ISO 16028. Impulsbestendigheid tot 1 miljoen cycli in gekoppelde toestand. De veiligheidssluiting garandeert optimale bescherming tegen onbedoeld ontkoppelen. Het speciaal ontwikkelde vlakke ventiel voorkomt olieverlies en luchtinsluiting bij het koppelen. De zink-nikkel-coating garandeert optimale bescherming tegen corrosie.

Praktijktip

De ST-3FF-serie kan onder restdruk worden gekoppeld met de drukloze tegenoverliggende zijde (serie ST-FF, VC-FF of ST-2FSI). De restdruk mag niet hoger zijn dan de maximale werkdruk van de componenten. De tegenoverliggende zijde moet bij deze toepassing drukloos en open zijn naar de tank. Elke aanwezige restdruk aan de tegenoverliggende zijde zou leiden tot verhoogde koppelkracht.
