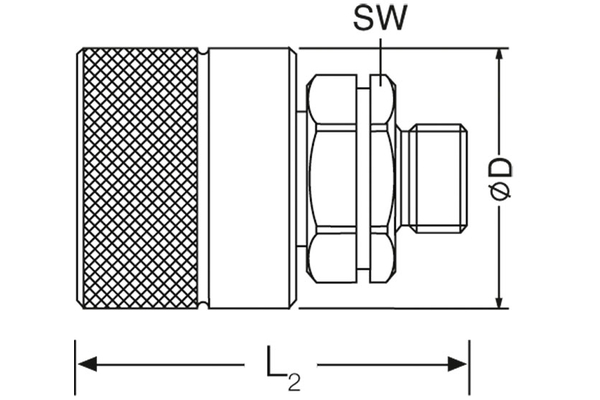

VC-HDS8-CES30-32S
Valcon® Schroefkoppeling serie VC-HDS8, stekker

Productinformatie

• Technische gegevens

  BG:	8
  DN:	32
  Size:	20
  Inch:	1 1/4
  Bedrijfsdruk [bar]:	333
  Schroefdraad + norm:	CE-buitenschroefdraad, zware uitvoering, DIN 3861
  Aansluitschroefdraad [GA]:	M42x2
  Leidingdiam. R [mm]:	30S
  Uitw. diam. stekker [mm]:	86,0
  Verbindingsschroefdraad:	M70x3
  Lengte stekker[mm]:	117,0
  Barstdruk stekker ongekoppeld [bar]:	1000
  SW2 [mm]:	80
  Barstdruk gekoppeld [bar]:	1000
  GL [mm]:	20
  SW1 [mm]:	55
  l/min bij Δp = 2 bar:	288
  Bestendigheid tegen roodroest [h]:	400 Std
  Bestendigheid tegen witroest [h]:	100 Std
  Materiaal afdichting:	NBR
  Materiaal behuizing:	Staal
  Materiaal verloopring:	PTFE
  Mof of stekker:	Stekker
  Norm:	ISO 14541
  Oppervlak:	Zn-Fe/Cr(III)
  Temperatuurbereik [°C]:	-25 tot +100 °C
  Toepassingsgebied:	Bouwmachines, voertuigbouw, bosbouw, industrie. Koppelen en ontkoppelen door vastschroeven. Tweezijdig blokkerend: Kegelklep.
  Uitvoering van het afdichtventiel:	Schotelklep
