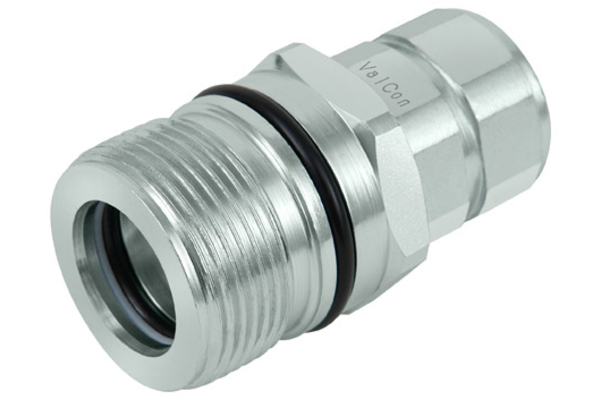

VC-HDS6-CES25-25M
Valcon® Schroefkoppeling serie VC-HDS6, mof

Productinformatie

• Technische gegevens

  BG:	6
  DN:	25
  Size:	16
  Inch:	1
  Bedrijfsdruk [bar]:	333
  Schroefdraad + norm:	CE-buitenschroefdraad, zware uitvoering, DIN 3861
  Aansluitschroefdraad [GA]:	M36x2
  Leidingdiam. R [mm]:	25S
  Uitw. diam. mof [mm]:	54,0
  Verbindingsschroefdraad:	M48x3
  Lengte mof [mm]:	99,0

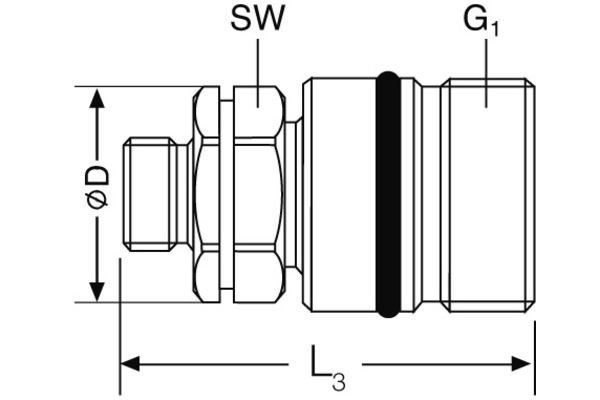

  Ø D [mm]:	54
  Barstdruk gekoppeld [bar]:	1400
  Barstdruk mof ongekoppeld [bar]:	1300
  SW1 [mm]:	41
  l/min bij Δp = 2 bar:	189
  Bestendigheid tegen roodroest [h]:	400 Std
  Bestendigheid tegen witroest [h]:	100 Std
  Materiaal afdichting:	NBR
  Materiaal behuizing:	Staal
  Materiaal verloopring:	PTFE
  Mof of stekker:	Mof
  Norm:	ISO 14541
  Oppervlak:	Zn-Fe/Cr(III)
  Temperatuurbereik [°C]:	-25 tot +100 °C
  Toepassingsgebied:	Bouwmachines, carrosseriebouw, bosbouw, industrie. Koppelen en ontkoppelen door vastschroeven. Tweezijdig blokkerend: Kegelklep.
