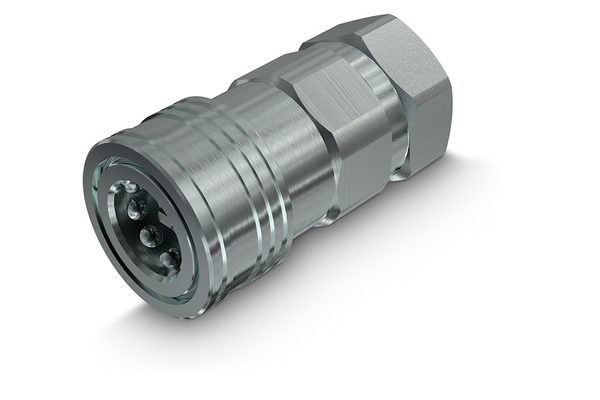

TNV mof

Standaard koppelingen voor de US markt

Naar accessoires

Gegevens

Artikelnummer

TNV 04 NPT F

TNV 06 NPT F

TNV 08 NPT F

TNV 12 NPT F

TNV120/1116UN F

TNV120/34GAS F

TNV 16 NPT F

TNV160/1GAS F

TNV 20 NPT F

TNV 24 NPT F

Size

Inch

1/4

3/8

1/2

3/4

1.1/4

1.1/2

Bedrijfsdruk [bar]

270

300

220

190

170

150

100

110

Schroefdraad + norm

NPT binnenschroefdraad ANSI B1.20.3

SAE (UNF) binnenschroefdraad ISO 11926-1

BSP binnenschroefdraad met O-ring poort BS 5380

NPT binnenschroefdraad ANSI B1.20.3

BSP binnenschroefdraad met O-ring poort BS 5380

NPT binnenschroefdraad ANSI B1.20.3

Aansluitschroefdraad [GA]

1/4

3/8

1/2

3/4

1.1/16

3/4

1.1/4

1.1/2

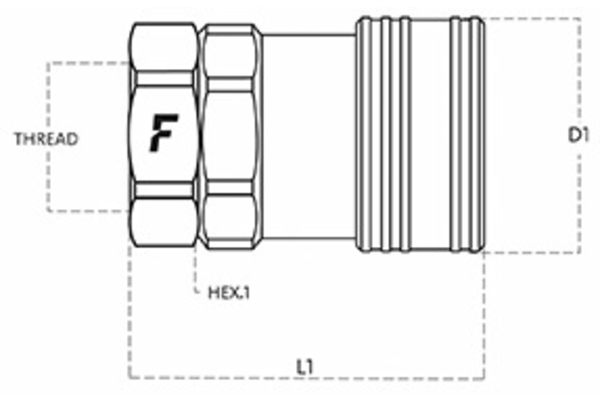

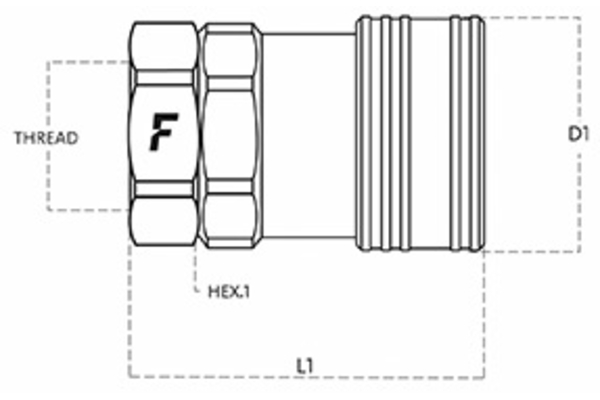

Uitw. diam. mof [mm]

24,0

27,0

34,0

42,0

40,0

50,5

56,0

70,0

Lengte mof [mm]

50,0

57,0

65,0

64,0

85,5

71,0

97,0

91,0

SW [mm]

SW1 [mm]

l/min bij Δp = 2 bar

170

280

450

Aantal

Productinformatie

Technische gegevens

Bestendigheid tegen roodroest [h]:	500
Materiaal afdichting:	NBR
Materiaal behuizing:	Staal
Mof of stekker:	Mof
Oppervlak:	Mate 500 (Cr III)
Temperatuurbereik [°C]:	-25 °C tot 125 °C
Toepassingsgebied:	Industrie, olie & gas

Voordelen

De TNV-serie snelkoppelingen worden in de US markt over het algemeen gebruikt als volwaardig alternatief voor andere standaardkoppelingen. De ventielen zijn ontworpen om de stroming te optimaliseren en aansluiting op koppelingen met volledige boring (TNL) van dezelfde serie mogelijk te maken.
