TNL stekker

Standaard koppelingen voor de US markt, met volle boring

Naar accessoires

Gegevens

Artikelnummer

TNL 04 NPT M

TNL 06 NPT M

TNL 08 GAS M

TNL 12 NPT M

Size

Inch

1/4

3/8

1/2

3/4

Bedrijfsdruk [bar]

270

220

190

Schroefdraad + norm

NPT binnenschroefdraad ANSI B1.20.3

BSP binnenschroefdraad ISO 1179-1

NPT binnenschroefdraad ANSI B1.20.3

Aansluitschroefdraad [GA]

1/4

3/8

1/2

3/4

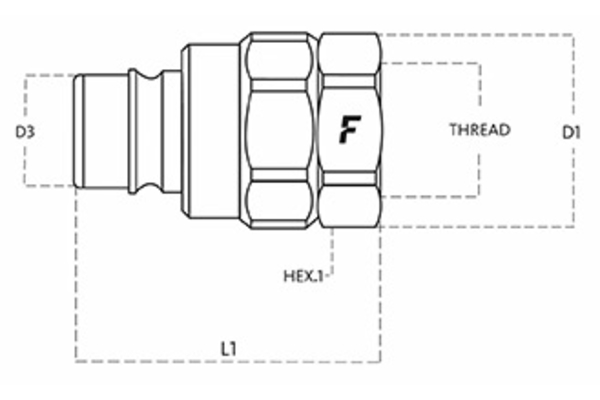

Uitw. diam. stekker [mm]

10,8

12,9

16,0

23,3

Lengte stekker[mm]

49,0

36,0

45,5

SW [mm]

SW1 [mm]

l/min bij Δp = 2 bar

170

Aantal

Productinformatie

Technische gegevens

Bestendigheid tegen roodroest [h]:	500
Materiaal afdichting:	NBR
Materiaal behuizing:	Staal
Mof of stekker:	Stekker
Oppervlak:	Mate 500 (Cr III)
Temperatuurbereik [°C]:	-25 °C tot 125 °C
Toepassingsgebied:	Industrie, olie & gas

Voordelen

De snelkoppelingen uit de TNL-serie worden in de US markt over het algemeen gebruikt als volwaardig alternatief voor andere standaardproducten. Bij montage zonder interne ventiele zorgen ze voor een maximale stroming. Ze zijn volledig uitwisselbaar met TNV-versies.
