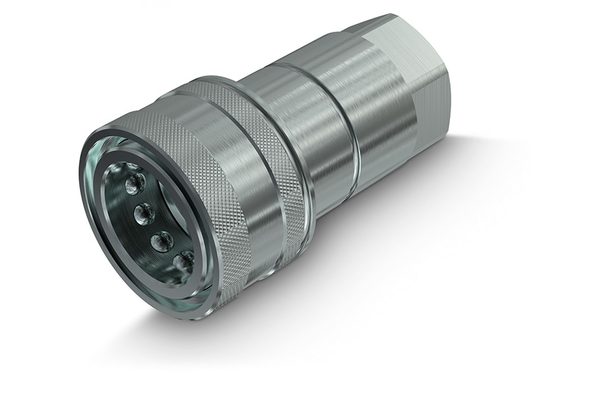

NS mof

Standaard koppeling met kogelkraan. Faster uitwisselbaarheid (met uitzondering van afmeting 12.5)

Naar accessoires

Gegevens

Artikelnummer

NS 14 GAS F

NS 14 NPT F

NS 38 GAS F

NS 38 NPT F

NS 12 GAS F

NS 12 NPT F

NS 34 GAS F

NS 34 NPT F

NS 1 GAS F

NS 1 NPT F

Size

Inch

1/4

3/8

1/2

3/4

Bedrijfsdruk [bar]

250

200

170

220

Schroefdraad + norm

BSP binnenschroefdraad ISO 1179-1

NPT binnenschroefdraad ANSI B1.20.3

BSP binnenschroefdraad ISO 1179-1

NPT binnenschroefdraad ANSI B1.20.3

BSP binnenschroefdraad ISO 1179-1

NPT binnenschroefdraad ANSI B1.20.3

BSP binnenschroefdraad ISO 1179-1

NPT binnenschroefdraad ANSI B1.20.3

BSP binnenschroefdraad ISO 1179-1

NPT binnenschroefdraad ANSI B1.20.3

Aansluitschroefdraad [GA]

1/4

3/8

1/2

3/4

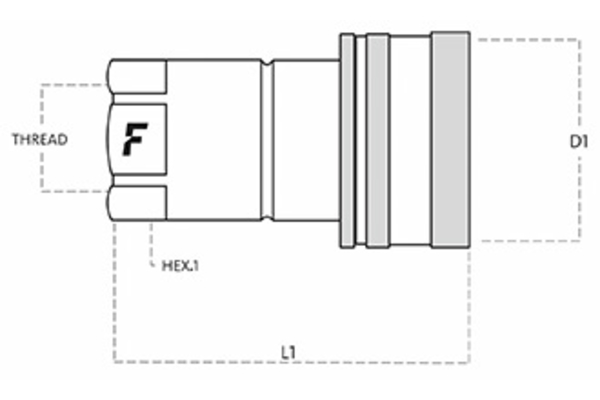

Uitw. diam. mof [mm]

27,0

33,0

38,0

48,0

56,0

Lengte mof [mm]

50,0

59,5

68,0

82,5

82,0

96,5

SW aansluitzijde stekker

SW1 [mm]

l/min bij Δp = 2 bar

140

Aantal

Productinformatie

Technische gegevens

Bestendigheid tegen roodroest [h]:	500
Materiaal afdichting:	NBR
Materiaal behuizing:	Staal
Mof of stekker:	Mof
Oppervlak:	Mate 500 (Cr III)
Temperatuurbereik [°C]:	-25 °C tot 125 °C
Toepassingsgebied:	Landbouw, bouw, industrie

Voordelen

De NS-serie snelkoppelingen zijn de bekendste referentie voor alle algemene toepassingen. Uitwisselbaarheid volgens Faster-profiel met uitzondering van afmeting 12,5, uitwisselbaar volgens ISO 7241-A. Afdichtingssysteem met kogelkraan.
