Toebehuor voor stekker 4BD4FH

Onze referentie-snelkoppeling voor de bouwsector en andere toepassingen waarbij een vlakdichtend systeem een pre is; uitwisselbaar conform ISO 16028

Naar accessoires

Gegevens

Artikelnummer

ST-FF17JM90-12S

ST-FF08-17UNF12S

ST-3FF17UNF12S

ST-3FF17JMS12S

ST-3FF12JMS12S

ST-3FF14JMS12S

Size

Inch

1/2

Bedrijfsdruk [bar]

350

Schroefdraad + norm

JIC (UN) buitendraad 90° ISO 8434-2

UNF-binnenschroefdraad (SAE J1926-1)

SAE (UNF) binnendraad met O-ring Port ISO 11926-1

JIC (UN) schotdraad ISO 8434-2

Aansluitschroefdraad [GA]

1.1/16"

1.1/16

3/4

7/8

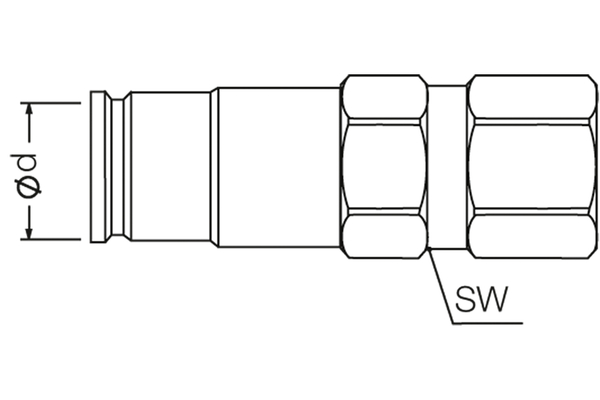

Uitw. diam. stekker [mm]

24,5

Lengte stekker[mm]

89,0

81,0

121,7

149,1

140,8

144,3

SW aansluitzijde stekker

SW [mm]

SW1 [mm]

l/min bij Δp = 2 bar

110

Aantal

Productinformatie

Specificatie

Bestendigheid tegen roodroest [h]:	1000
Bestendigheid tegen witroest [h]:	500
Materiaal afdichting:	NBR & PUR
Materiaal behuizing:	Staal
Mof of stekker:	Stekker
Norm:	ISO 16028
Oppervlak:	MATE 1000 (zink-nikkel)
Temperatuurbereik [°C]:	-25 tot +100 °C
Toepassingsgebied:	Landbouw, bouwnijverheid, industrie, offshore-toepassingen (olie & gas), voertuig- en wegenbouw

Voordelen

Deze serie is geschikt voor hogere werkdrukken dan conventionele series conform ISO 16028. Impulsbestendigheid tot 1 miljoen cycli in gekoppelde toestand. De veiligheidssluiting garandeert optimale bescherming tegen onbedoeld ontkoppelen. Het speciaal ontwikkelde vlakke ventiel voorkomt olieverlies en luchtinsluiting bij het koppelen. De zink-nikkel-coating garandeert optimale bescherming tegen corrosie.

Praktijktip

Bij het bepalen van de werkdruk moet rekening worden gehouden met de toegestane maximum werkdruk van de aansluiting. Gebruik voor koppelen onder een druk van > 7 bar a.u.b. de 3FF serie. Als alternatief kan ook een combinatie van ST-FF of VC-FF serie met een voorgeschakelde VDM-klep worden gebruikt.
