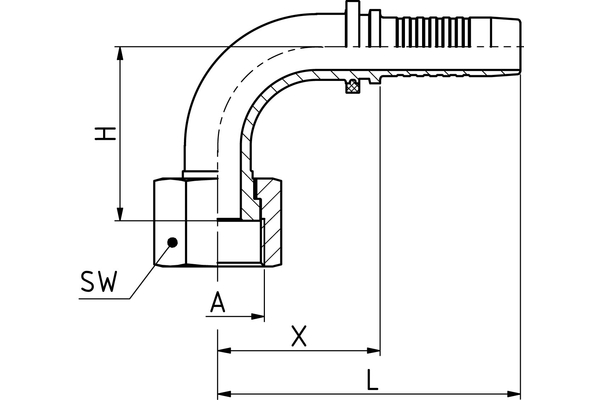

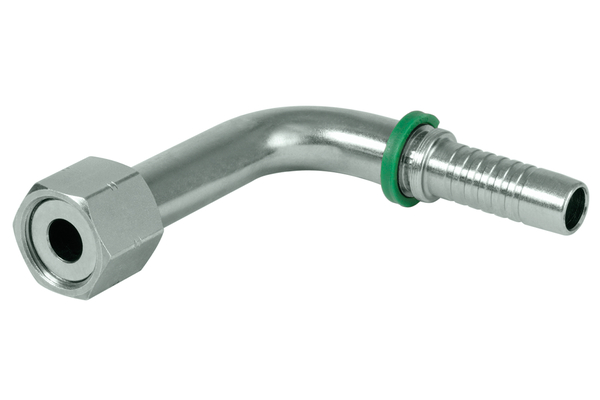

ORFS 90° met speciale lengte en wartel

Gegevens

DN
06
10
12
16
19
25
31
38
Size
4
6
8
10
12
16
20
24
Inch
1/4
3/8
1/2
5/8
3/4
1
1.1/4
1.1/2
Schroefdraad + norm
ORFS-afdichtvorm met wartel, UN-/UNF-/UNS-schroefdraad
ORFS-afdichtvorm met wartel, UN-/UNF-/UNS-schroefdraad
ORFS-afdichtvorm met wartel, UN-/UNF-/UNS-schroefdraad
ORFS-afdichtvorm met wartel, UN-/UNF-/UNS-schroefdraad
ORFS-afdichtvorm met wartel, UN-/UNF-/UNS-schroefdraad
ORFS-afdichtvorm met wartel, UN-/UNF-/UNS-schroefdraad
ORFS-afdichtvorm met wartel, UN-/UNF-/UNS-schroefdraad
ORFS-afdichtvorm met wartel, UN-/UNF-/UNS-schroefdraad
Aansluitingschroefdraad A
9/16"-18 UNF
11/16"-16 UN
13/16"-16 UN
1"-14 UNS
1.3/16"-12 UN
1.7/16"-12 UN
1.11/16"-16 UN
2"-12 UN
X [mm]
32,8
37,0
38,5
45,0
52,8
61,4
76,3
82,3
L1 [mm]
63,0
70,5
74,0
83,5
98,8
116,6
136,3
150,0
H [mm]
58,0
69,0
82,0
94,0
96,0
114,0
129,0
146,0
SW1 [mm]
17
22
24
30
36
41
50
60
Aantal


Standaard nominale maten in vetgedrukte uitvoering

Productinformatie

  • Technische gegevens
    Aansluitingaanduiding Indunorm: LORF 90° SL
    Aansluitingmethode: ORFS 90° met speciale pootlengte en wartel
    Armaturenserie: Universeel programma XV
    Bestendigheid tegen roodroest [h]: 144
    Bestendigheid tegen witroest [h]: 72
    Materiaal: Automatenstaal
    Oppervlak: Cr3
    Uitvoering: 90°
