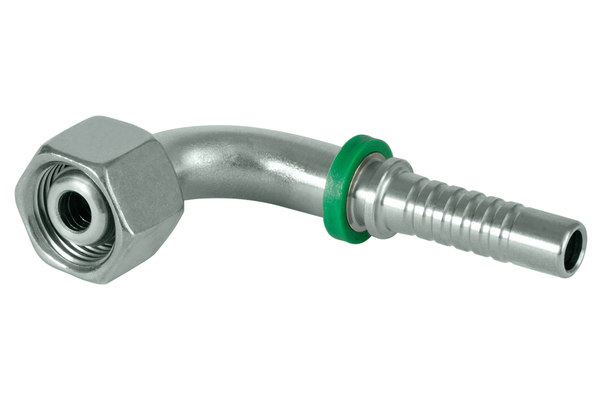

XV22MSOF15-90S06
DKOL 90° MSOF 90°

Productinformatie

• Technische gegevens

  DN:	10
  Size:	6
  Inch:	3/8
  Schroefdraad + norm:	Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 24° conform DIN 3901 en 3902), wartel, lichte uitvoering

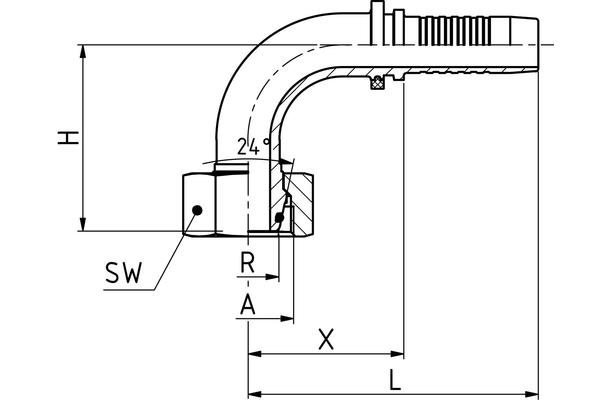

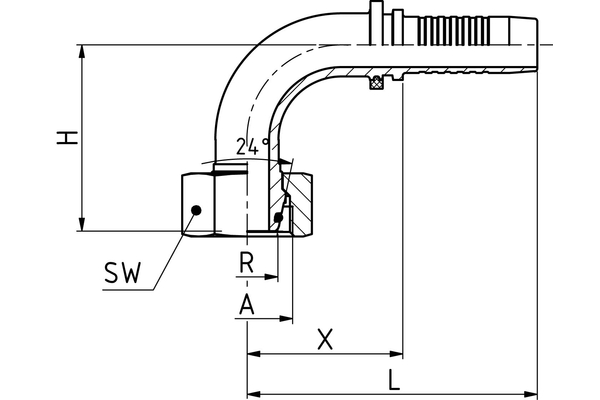

  Aansluitingschroefdraad A:	M22x1,5
  Leidingdiam. R [mm]:	15
  X [mm]:	39,0
  L1 [mm]:	72,5
  H [mm]:	38,5
  Buitendiameter O-ring[mm]:	12
  O-ring hoogte [mm]:	2,0
  SW1 [mm]:	27
  Moertype:	Wartel
  Aansluitingaanduiding Indunorm:	MSOF 90°
  Aansluitingmethode:	DKOL 90°
  Armaturenserie:	Universeel programma XV
  Bestendigheid tegen roodroest [h]:	720
  Bestendigheid tegen witroest [h]:	120
  Materiaal:	Automatenstaal
  Materiaal O-ring:	NBR
  Oppervlak:	Zn-Ni
  Uitvoering:	90°
