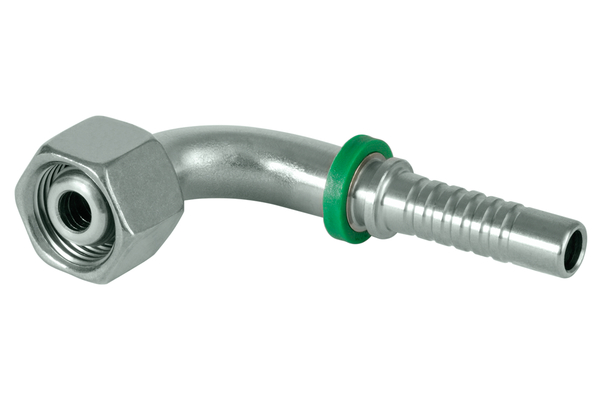

XV14MSOF08-90S05
DKOL 90° MSOF 90°

Productinformatie

• Technische gegevens

  DN:	08
  Size:	5
  Inch:	5/16
  Schroefdraad + norm:	Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 24° conform DIN 3901 en 3902), wartel, lichte uitvoering

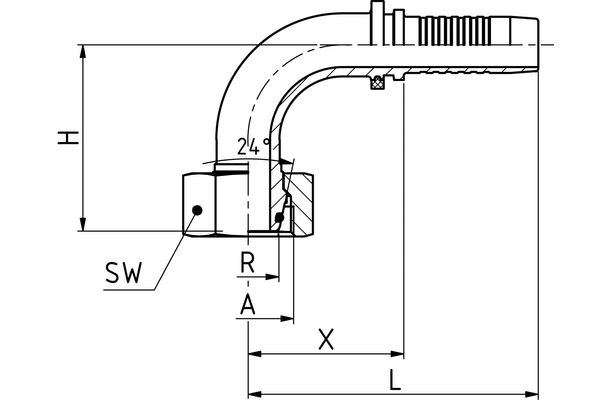

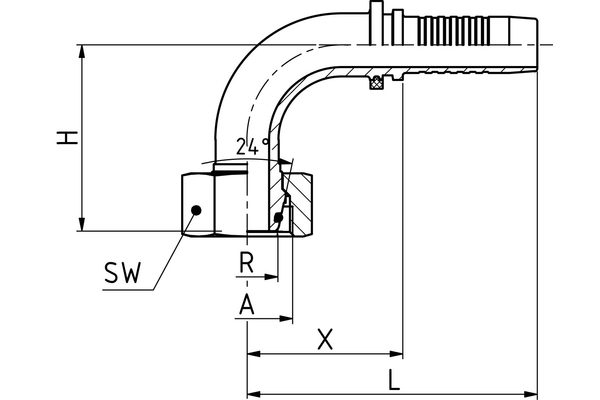

  Aansluitingschroefdraad A:	M14x1,5
  Leidingdiam. R [mm]:	8
  X [mm]:	31,0
  L1 [mm]:	61,0
  H [mm]:	35,5
  Buitendiameter O-ring[mm]:	7
  O-ring hoogte [mm]:	1,5
  SW1 [mm]:	17
  Moertype:	ST
  Aansluitingaanduiding Indunorm:	MSOF 90°
  Aansluitingmethode:	DKOL 90°
  Armaturenserie:	Universeel programma XV
  Bestendigheid tegen roodroest [h]:	720
  Bestendigheid tegen witroest [h]:	120
  Materiaal:	Automatenstaal
  Materiaal O-ring:	NBR
  Oppervlak:	Zn-Ni
  Uitvoering:	90°
