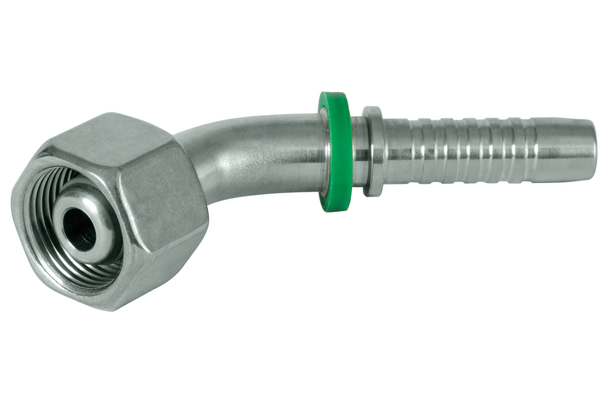

XV45MSOF35-45S24
DKOL 45° MSOF 45°

Productinformatie

• Technische gegevens

  DN:	38
  Size:	24
  Inch:	1.1/2
  Schroefdraad + norm:	Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 24° conform DIN 3901 en 3902), wartel, lichte uitvoering

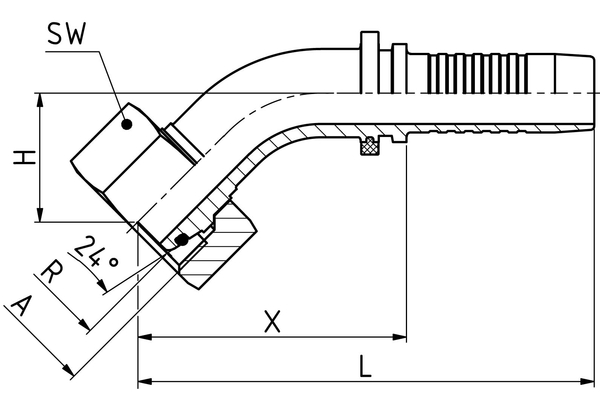

  Aansluitingschroefdraad A:	M45x2
  Leidingdiam. R [mm]:	35
  X [mm]:	105,0
  L1 [mm]:	173,0
  H [mm]:	42,5
  Buitendiameter O-ring[mm]:	32
  O-ring hoogte [mm]:	2,5
  SW1 [mm]:	50
  Moertype:	Wartel
  Aansluitingaanduiding Indunorm:	MSOF 45°
  Aansluitingmethode:	DKOL 45°
  Armaturenserie:	Universeel programma XV
  Bestendigheid tegen roodroest [h]:	720
  Bestendigheid tegen witroest [h]:	120
  Materiaal:	Automatenstaal
  Materiaal O-ring:	NBR
  Oppervlak:	Zn-Ni
  Uitvoering:	45°
