CEL (R)

Afbeelding vergelijkbaar
Afbeelding vergelijkbaar

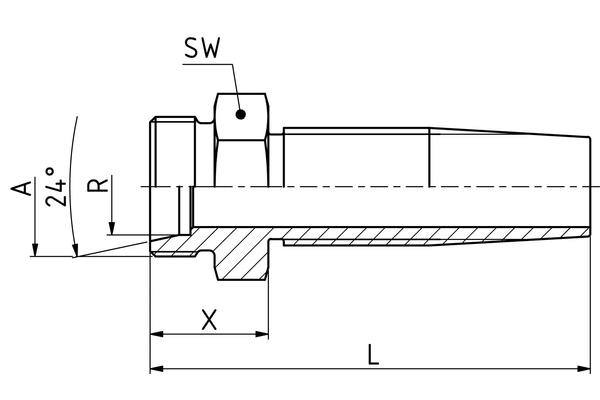

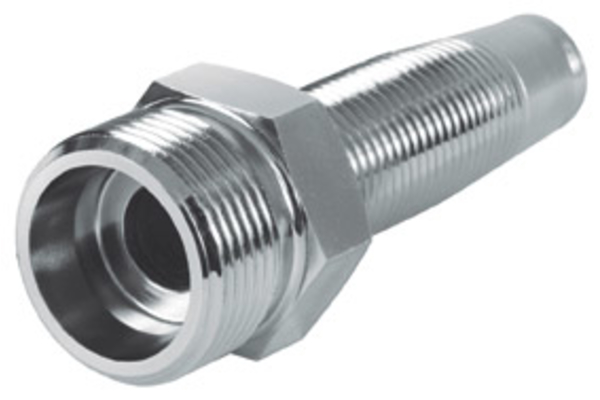

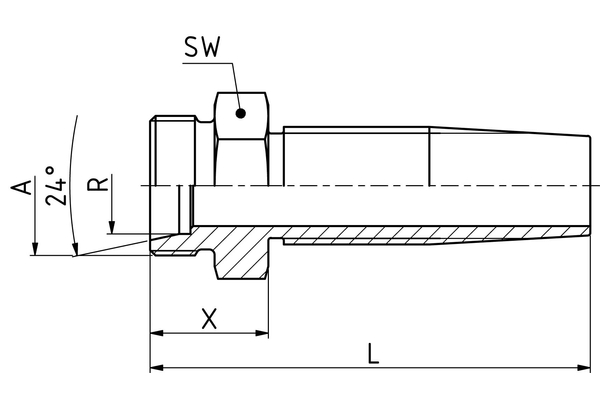

Draadstift met boringuitvoering W (24°) conform DIN 3861, lichte uitvoering

Naar accessoires

Gegevens

Artikelnummer
R14ME08-04
%
SALE
R16ME10-05
%
SALE
R18ME12-06
%
SALE
R22ME15-08
%
SALE
R26ME18-10
%
SALE
DN
06
08
10
12
16
Size
4
5
6
8
10
Inch
1/4
5/16
3/8
1/2
5/8
Schroefdraad + norm
Draadstift met boringuitvoering W (24°) conform DIN 3861, lichte uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, lichte uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, lichte uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, lichte uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, lichte uitvoering
Aansluitingschroefdraad A
M14x1,5
M16x1,5
M18x1,5
M22x1,5
M26x1,5
Leidingdiam. R [mm]
8
10
12
15
18
X [mm]
16,0
18,0
16,3
20,3
L1 [mm]
55,7
62,5
62,0
67,9
SW1 [mm]
14
17
19
22
27
Aantal


Standaard nominale maten in vetgedrukte uitvoering

Productinformatie

  • Technische gegevens
    Aansluitingaanduiding Indunorm: ME
    Aansluitingmethode: CEL
    Armaturenserie: Schroefarmaturen R
    Bestendigheid tegen roodroest [h]: 144
    Bestendigheid tegen witroest [h]: 72
    Materiaal: Automatenstaal
    Oppervlak: Cr3

Praktijktip

De snijring moet worden voorgemonteerd in de geharde voormontage-adapter RV..VM-L/S. Meer informatie over het correct monteren van de snijringen kunt u vinden in onze montage-instructie.
