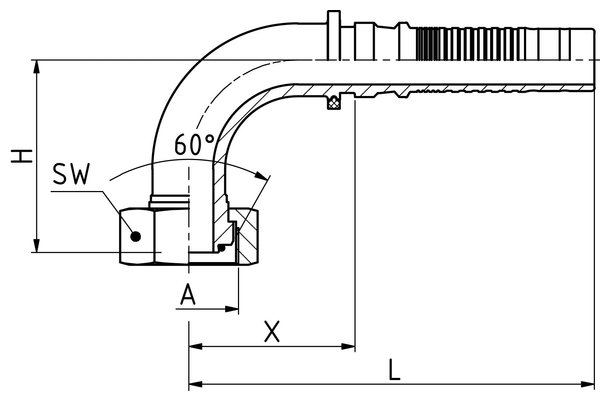

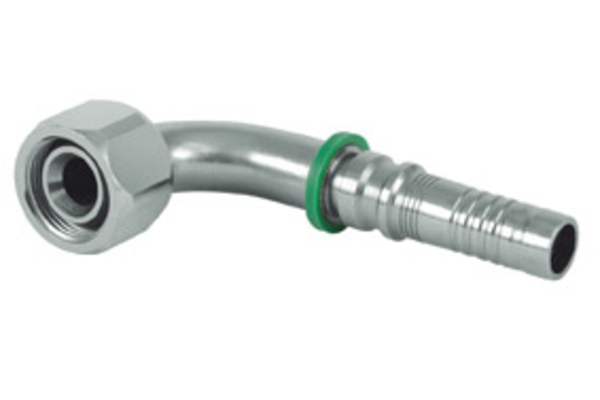

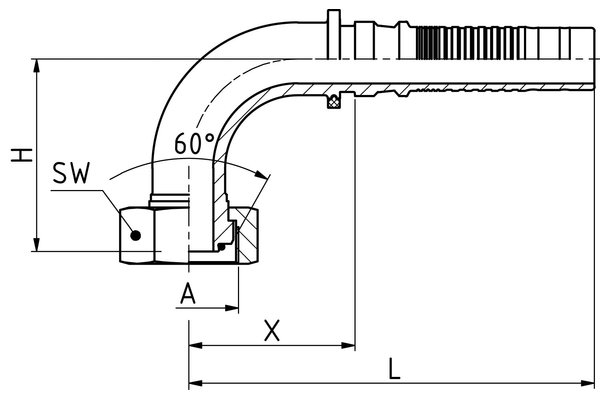

DKOR 90° (HV)

BSP-afdichtkop, 60°-conus met O-ring en wartel, BSP-schroefdraad

Naar accessoires

Gegevens

Artikelnummer

HV-S12BOF90S12

HV-S16BOF90S16

HV-S20BOF90S20

Size

Inch

3/4

1.1/4

Schroefdraad + norm

BSP-afdichtkop, 60°-conus met O-ring en wartel, BSP-schroefdraad

Aansluitingschroefdraad A

G 3/4"

G 1"

G 1.1/4"

X [mm]

52,5

75,5

92,0

L1 [mm]

125,0

155,0

170,0

H [mm]

63,5

85,0

96,5

Buitendiameter O-ring[mm]

17,1

22,1

29,1

O-ring hoogte [mm]

1,6

SW1 [mm]

Aantal

Standaard nominale maten in vetgedrukte uitvoering

Productinformatie

Technische gegevens

Aansluitingaanduiding Indunorm:	BOF 90°
Aansluitingmethode:	DKOR 90°
Armaturenserie:	Multispiraalprogramma HV
Bestendigheid tegen roodroest [h]:	144
Bestendigheid tegen witroest [h]:	72
Materiaal:	Automatenstaal
Materiaal O-ring:	NBR
Oppervlak:	ZnNi
Uitvoering:	90°

Praktijktip

In combinatie met de nippelinslagvoorziening NEV6-50H-2 en het bijbehorende accessoire NEV-WFB-2 kunnen gebogen armaturen met geringe krachtsinspanning worden monteren.
