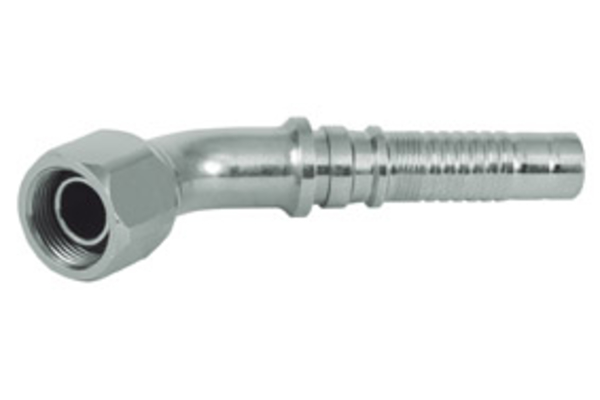

DKOR 45° (HV)

BSP-afdichtkop, 60°-conus met O-ring en wartel, BSP-schroefdraad

Naar accessoires

Gegevens

Artikelnummer

HV-S12BOF45S12

HV-S16BOF45S16

Size

Inch

3/4

Schroefdraad + norm

BSP-afdichtkop, 60°-conus met O-ring en wartel, BSP-schroefdraad

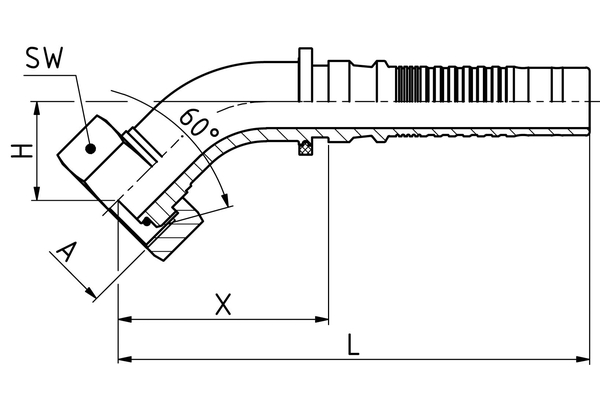

Aansluitingschroefdraad A

G 3/4"

G 1"

X [mm]

67,0

93,0

L1 [mm]

139,5

172,5

H [mm]

35,5

44,0

Buitendiameter O-ring[mm]

17,1

22,1

O-ring hoogte [mm]

1,6

SW1 [mm]

Aantal

Standaard nominale maten in vetgedrukte uitvoering

Productinformatie

Technische gegevens

Aansluitingaanduiding Indunorm:	BOF 45°
Aansluitingmethode:	DKOR 45°
Armaturenserie:	Multispiraalprogramma HV
Bestendigheid tegen roodroest [h]:	144
Bestendigheid tegen witroest [h]:	72
Materiaal:	Automatenstaal
Materiaal O-ring:	NBR
Oppervlak:	ZnNi
Uitvoering:	45°

Praktijktip

In combinatie met de nippelinslagvoorziening NEV6-50H-2 en het bijbehorende accessoire NEV-WFB-2 kunnen gebogen armaturen met geringe krachtsinspanning worden monteren.
