CES (HAI)

Gegevens

DN
16
19
19
19
25
25
31
38
Schroefdraad + norm
Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering
Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering
Aansluitingschroefdraad A
M30X2
M30x2
M36X2
M42x2
M36x2
M42X2
M52X2
M52x2

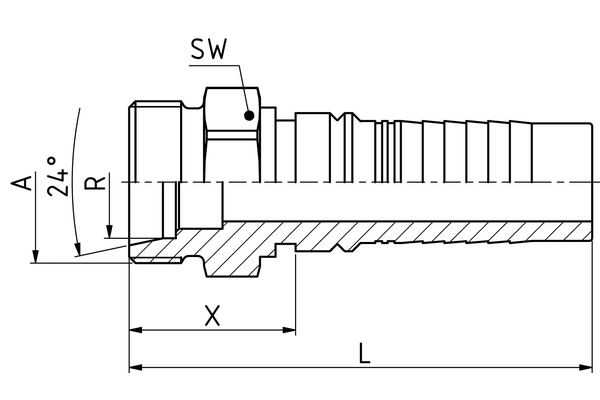

X [mm]
31,0
31,2
35,0
39,6
36,8
40,0
45,2
49,4
SW1 [mm]
32
32
36
46
36
46
55
55
Aantal


Productinformatie

  • Specificatie
    Aansluitingaanduiding Indunorm: ME
    Aansluitingmethode: CES
    Armaturenserie: Multispiraalprogramma HAI
    Materiaal: Automatenstaal
    Uitvoering:

Praktijktip

De snijring moet worden voorgemonteerd in het geharde voormontage verbindingsstuk RV..VM-L/S. Voor de juiste montage van de snijringen verwijzen wij naar onze montagehandleiding in de technische bijlage.
