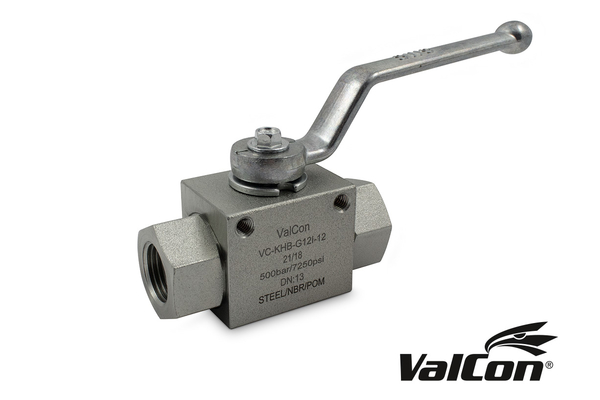

Valcon® Blok kogelkraan (BSP)

2/2-weguitvoering

Naar accessoires

Gegevens

Artikelnummer

VC-KHB-G14I-6

VC-KHB-G38I-10

VC-KHB-G12I-12

VC-KHB-G34I-20

VC-KHB-G1I-25

Bedrijfsdruk [bar]

500

315

Schroefdraad + norm

Withworth Pipe-schroefdraad, BSP, DIN EN ISO 228-1

Aansluitschroefdraad [GA]

1/4"

3/8"

1/2"

3/4"

L [mm]

69,0

72,0

83,0

95,0

113,0

Kruklengte [R] [mm]

120,0

108,0

170,0

B [mm]

28,0

32,0

35,0

48,0

57,0

H [mm]

32,0

40,0

57,0

64,0

Aantal

Productinformatie

Technische gegevens

Materiaal behuizing:	Staal
Materiaal schakelas:	Staal
Materiaal schakelasafdichting:	NBR
Materiaal schakelkogelafdichting:	POM

Voordelen

Nauwkeurig omschakelen door optimaal gejusteerd draaimoment en ergonomische handgreep - bevestigingsboring met schroefdraad (5 mm gat, tweezijdig blindgat met schroefdraad M6) voor verschillende bevestigingsmogelijkheden. - Kogelkranen zijn beschermd door stof- en schroefdraadbeschermkappen.

Praktijktip

Genormeerde aansluitvormen kunnen geschikt zijn voor andere nominale drukken dan de hiervoor genoemde bedrijfsdrukken. Let hierop bij uw keuze. Hogedruk kogelkranen met zwevende kogelgeleider: 2/2-weg en 3/2-weg kogelkranen met een zwevende kogel mogen alleen zonder druk worden geschakeld.
